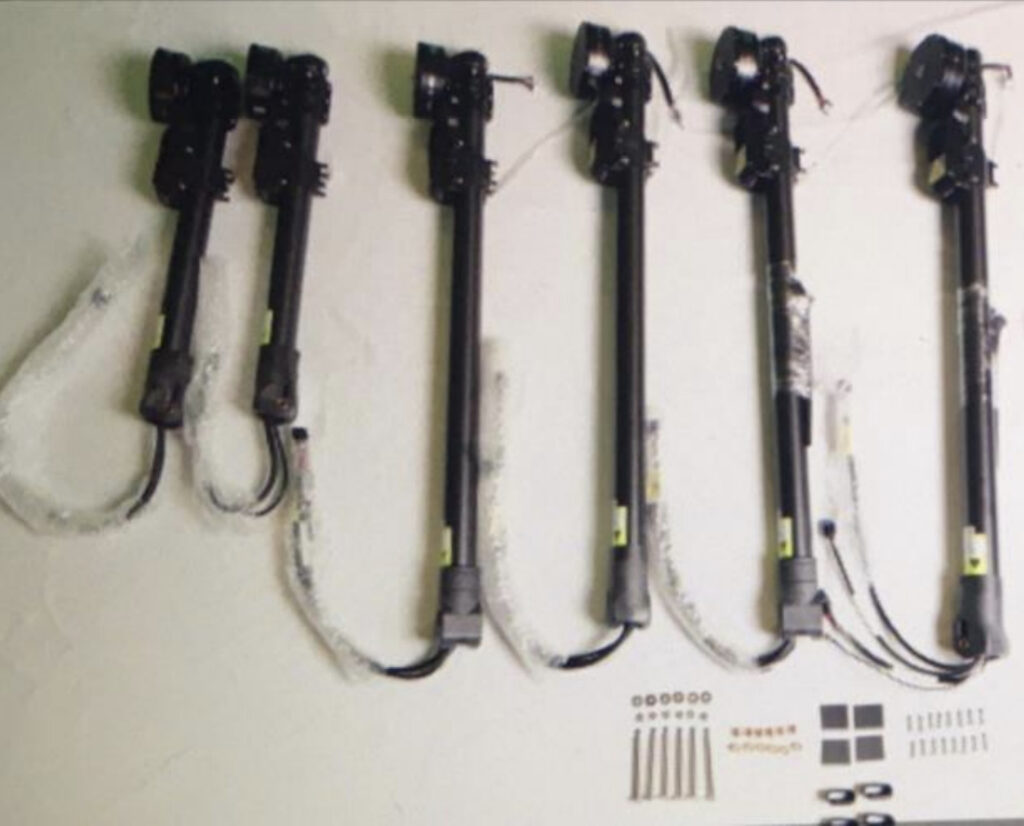

Itens necessários
2 × “o-ring”
1 × Grande parafuso de fixação do braço
1 × Ruela hexagonal
1 × Porca 8mm (Obs: quantidade por braço.)
1 × Chave canhão bocal 8mm
Passos para montagem
a) Para a inserção dos braços curtos (1/4), primeiro retire a proteção frontal/posterior de isopor da placa, passe a cablagem pelo orifício. Em seguida coloque um “o-ring” de cada lado da passagem do parafuso. Passe o parafuso e certifique-se que os dois “o-rings” não caiam, isso pode exigir movimentação do braço e adaptações. Coloque a ruela hexagonal e em seguida a porca 8mm, com a chave Canhão bocal 8mm dê o aperto na ruela.
b) Para a inserção dos braços longos (2/3/5/6), passe a cablagem pelo orifício. Em seguida coloque um “o-ring” de cada lado da passagem do parafuso. Passe o parafuso e certifique-se que os dois “o-rings” não caiam, isso pode exigir movimentação do braço e adaptações. Coloque a ruela hexagonal e em seguida a porca 8mm, com a chave Canhão bocal 8mm dê o aperto na ruela.
