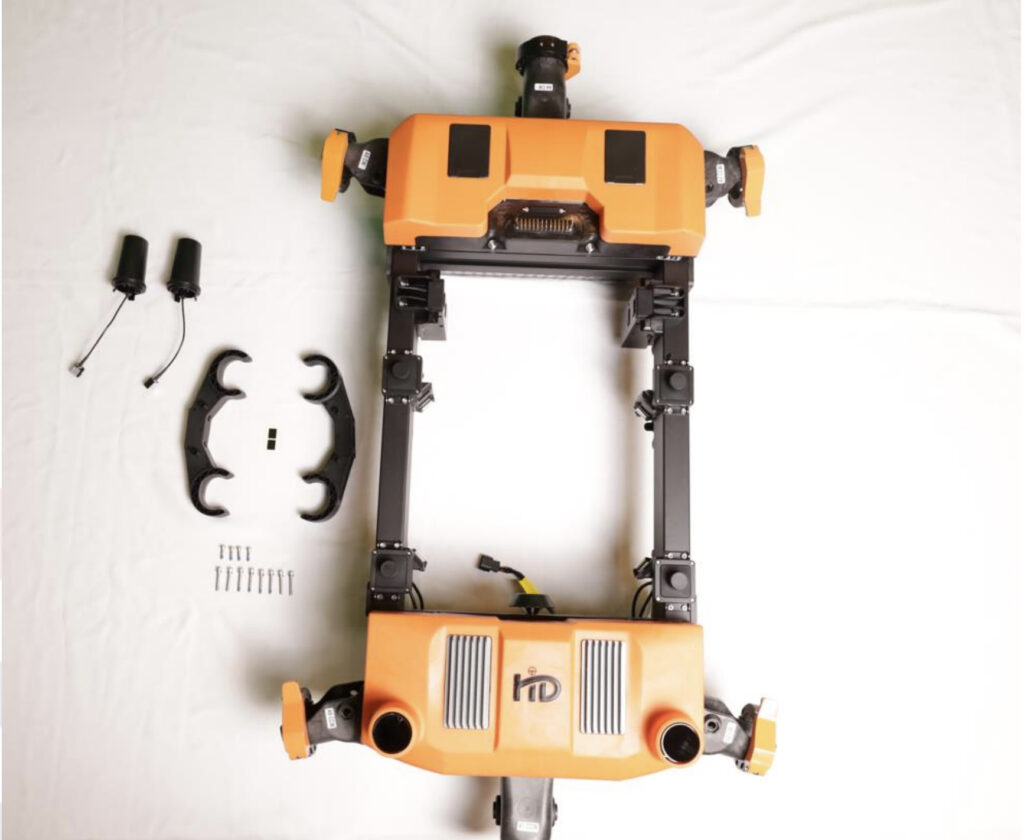

Itens necessários
8 × Parafusos M4/30
8 × Porcas 7mm
4 × Parafusos M4/16
1 × Chave Allen 4mm
1 × Chave Canhão com bocal 7mm
Para o acoplamento do frame, certifique-se que a seta no X aponta para frente do drone representada pelos orifícios das antenas RTK.
Para a fixação do frame, utilize chave Allen 4mm, 8 parafusos M4/30 e chave Canhão com bocal 7mm.
a) Utilize chave Allen 4mm e 2 parafusos M4/16 para a fixação dos suportes de braço na lateral do drone.
b) Certifique-se que as sobressalências dos suportes estejam voltadas para a frente do drone.
Para conectar as antenas RTK retire a tampa frontal do drone, insira a antena no suporte, passe o cabo pelo orifício e conecte o plug preto. Após finalizar ambas as antenas, recoloque a tampa.
Montagem do frame pronto.
