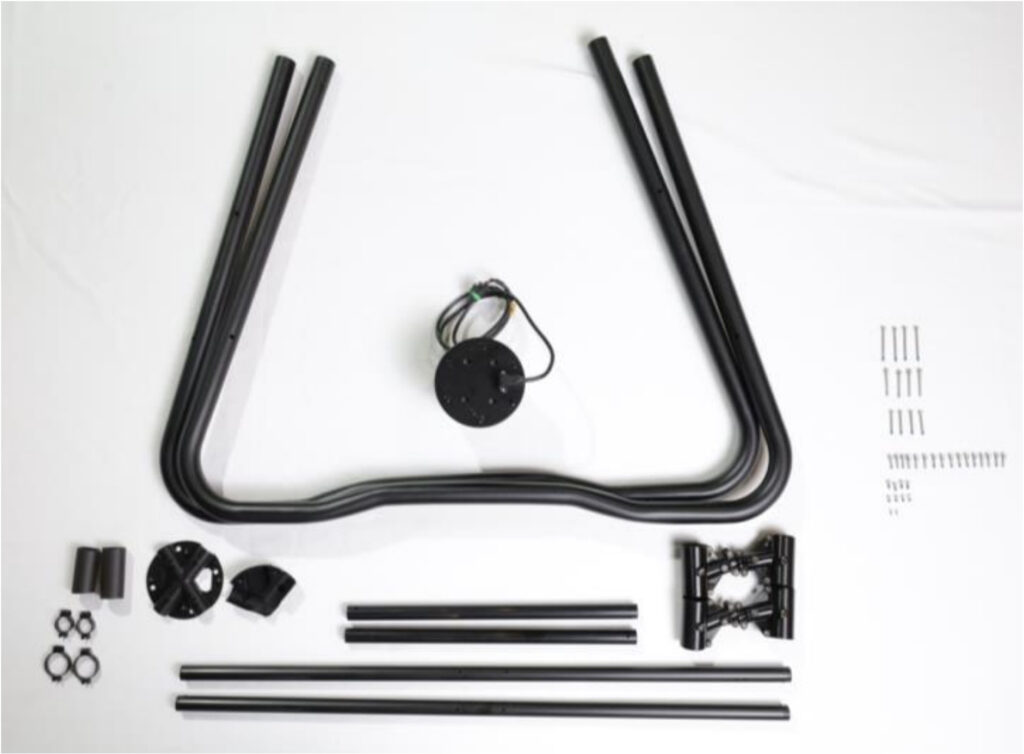

Itens necessários
1 × Par de trem de pouso
4 × Suportes em L
2 × Barras pequenas e 1un. barra grande
1 × Suporte para em X (2 peças)
2 × Borrachas protetoras de bicos
1 × Borracha de vedação do radar
4 × Anéis para cabeamento do radar ( 2 finos e 2 grossos )
1 × Radar
Materiais necessários
4 × Parafusos M3/45
4 × Parafusos M3/35
4 × Parafusos M3/30
16 × Parafusos M3/14
8 × Parafusos M3/8
4 × Parafusos M3/6
2 × Parafusos M2/4
Passos para montagem
- Comece fixando os 4 suportes em L no trem de pouso. Utilize a chave Allen 3mm e um parafuso M3/45 para cada suporte.
O passo seguinte é a montagem do “X” do trem de pouso. Fixe a barra grande e as duas barras pequenas no suporte. Utilize chave Allen 3mm e 4 parafusos M3/30. Em seguida coloque as duas borrachas protetoras de bico, certifique-se que estão do mesmo lado que indica a seta que aponta a frente do drone.
a) Apoie o “X” nos suportes.
b) Fixe o “X” com um parafuso M3/35 em cada suporte, utilize chave Allen 3mm.
c) Ainda com a Allen 3mm finalize fixando 4 parafusos M3/14 em cada suporte.
a) Para a fixação do radar, primeiro utilize uma chave phillips 3mm para desparafusar 2 parafusos que já estão acoplados ao cabo. Utilize chave Allen 3mm para parafusar 4 parafusos M3/6 e assim fixar o radar no X.
b) Em seguida, ainda com a Allen 3mm fixe 4 parafusos M3/8 para o travamento do X.
Utilize a Phillips 3mm para re-fixar o cabo do radar. Em seguida, utilize chave Allen 2mm e 2 parafusos M2/4 para fixar a borracha de vedação do radar.
a) Inserção dos anéis finos de direcionamento do cabo do radar no X. Utilize chave Allen 3mm e 1 parafuso M3/8 para cada anel.
b) Inserção dos anéis grossos de direcionamento do cabo do radar na base do trem de pouso. Utilize chave Allen 3mm e 1 parafuso M3/8 para cada anel.
Trem de pouso pronto.
